Testsystem für Prüfungen gemäß VW 80000, LV124, ISO 16750, ISO 7637, uvm.

Niedervolttestsysteme für 12 V, 24 V, und 48 V Bordnetze:

Leistungsstarke Niederspannungs-Testsysteme von BOLAB

BOLAB's Niederspannungstestsysteme sind darauf ausgelegt, die spezifischen Prüfanforderungen von 12V, 24V und 48V elektrischen Systemen in verschiedenen Anwendungen zu erfüllen. Diese Systeme bieten Flexibilität, Präzision und Zuverlässigkeit und eignen sich ideal für die Prüfung elektronischer Komponenten, um deren Leistung und Sicherheit gemäß den Normen wie VW 80000, LV 124, ISO 16750 und ISO 7637 zu gewährleisten. Mit fortschrittlichen Funktionen und Möglichkeiten ausgestattet, ermöglichen unsere Testsysteme Anwendern eine einfache und effiziente Durchführung einer breiten Palette von Tests. Weltweit vertrauen Automobilprofis auf BOLAB's Niederspannungstestsysteme aufgrund ihrer hervorragenden Leistung und Qualität.


Ausführliche Informationen anfordern

BOLAB Testsysteme – Flexibilität durch Modularität

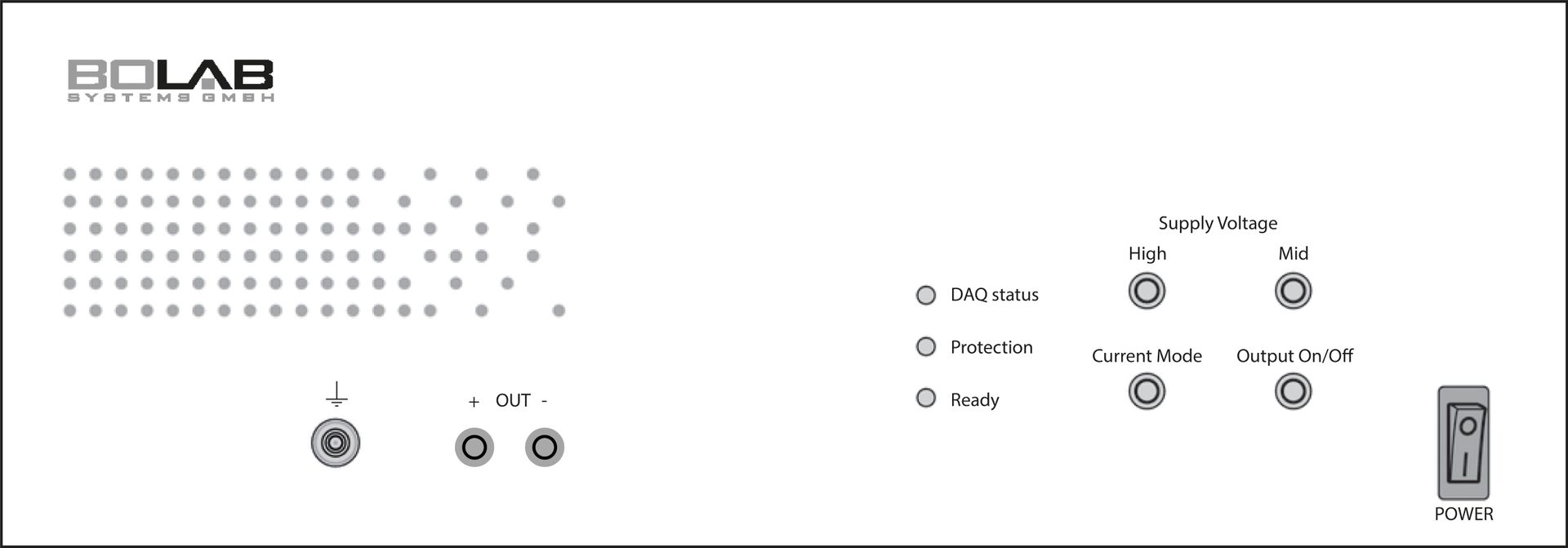

500 W (3U)

Ausführliche Informationen anfordern

1 kW (4U)

Ausführliche Informationen anfordern

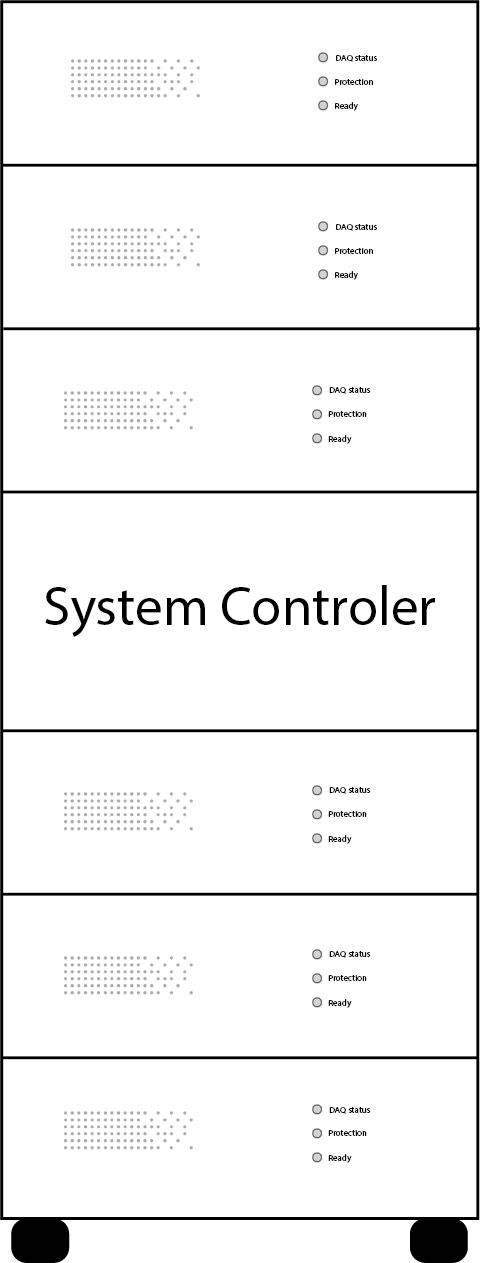

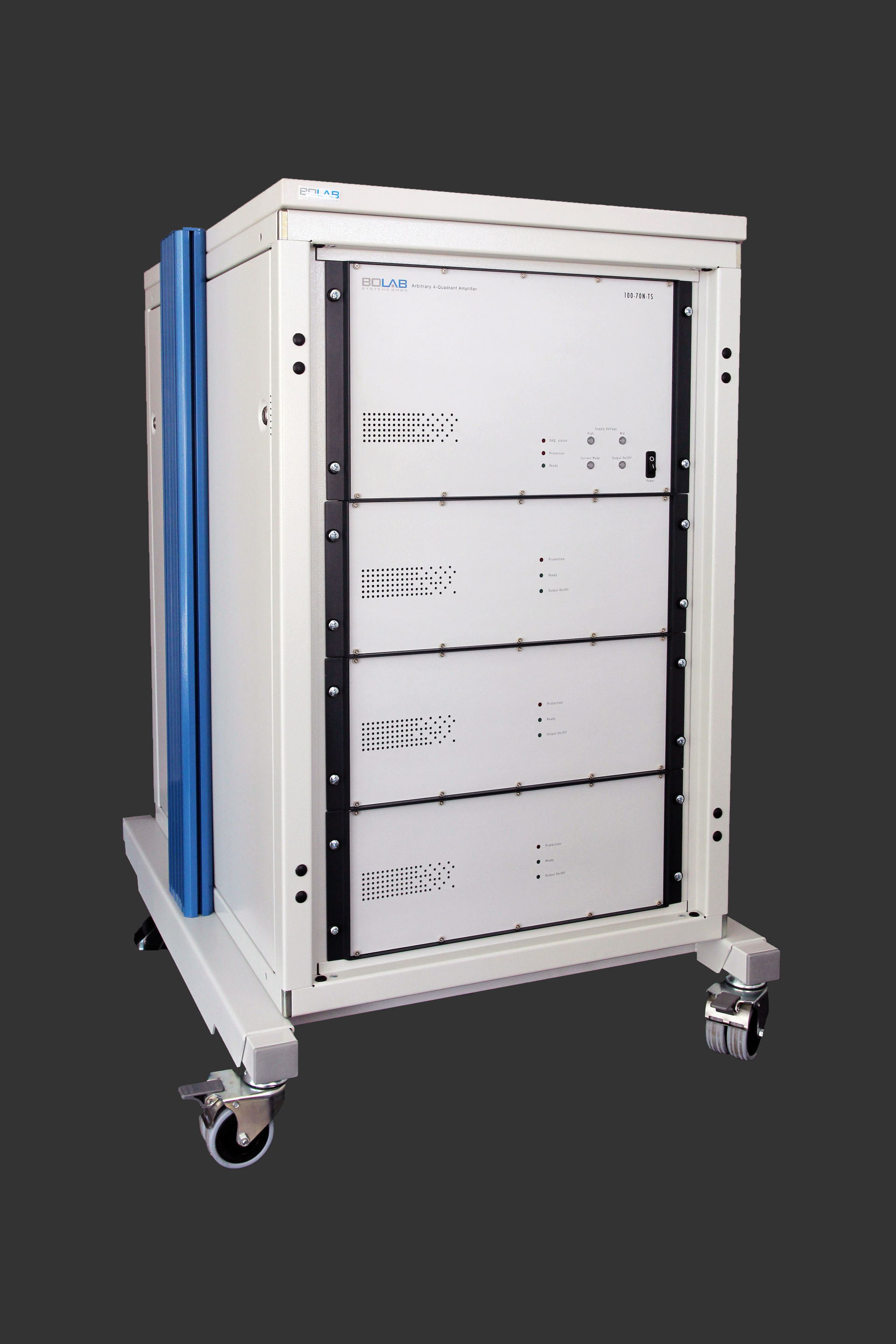

Modulares System, erweiterbar von 2 kW auf 54 kW.

Modular erweiterbar auf bis zu 54 kW (jedes Modul: 1.000 W, -30 V ... +70 V, 38 A).


Ausführliche Informationen anfordern

DC ... 500 kHz | Bis zu 1500 A | Bis zu 54 kW | Modular erweiterbar

Beispiele aus den Automotive-Normen:

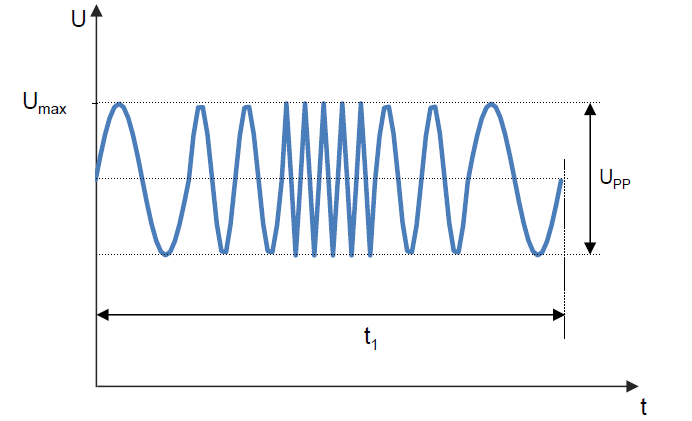

E-06 Superimosed alternating voltage

E-06 Überlagerte Wechselspannung

E-10 Short interruptions

E-10 Kurze Unterbrechungen

etc.

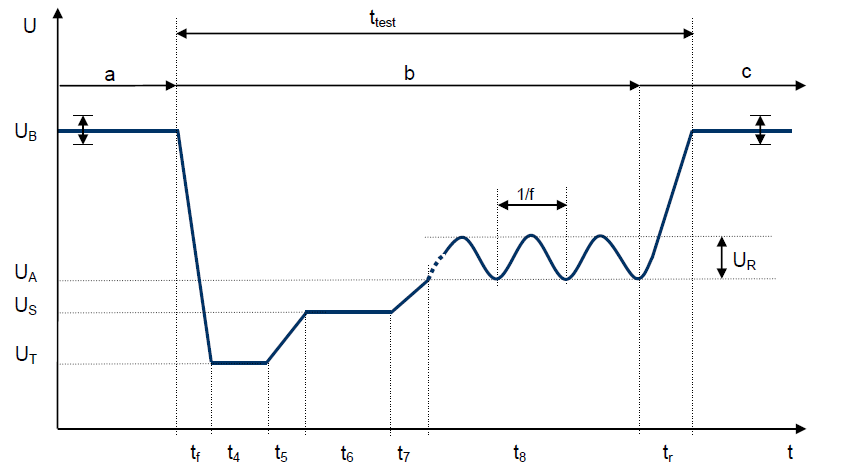

E-11 Start pulses

E-11 Startimpulse

Durchgeführt mit der BOLAB Wave Master Software:

Imported real waveform

Reale Kurvenform importiert aus einem Oszilloskop

JLR-EMC-CS CI 250

Beispiel aus JLR-EMC-CS CI 250

Erfahre mehr über WaveMaster
E-09 Reset behavior

E-09 Resetverhalten

Die All-in-one-Lösung für Tests gemäß LV 124 / VW 80000 uvm.

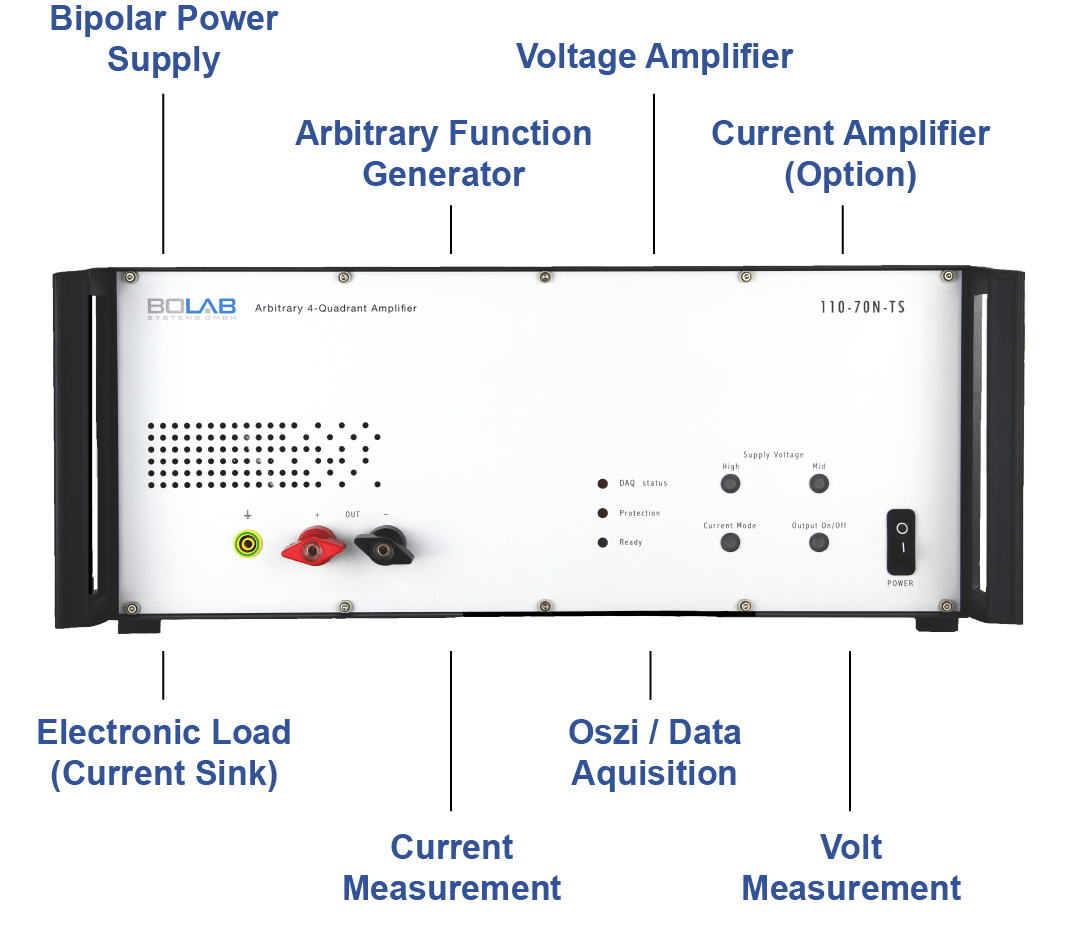

BOLAB arbitrary 4-Quadrant Amplifier
  • Protocol reports
  • Erzeugung von Kurvenformen mit synchroner Datenerfassung
  • Modular Erweiterbar
  • Individuelle Kurvenformerzeugung
  • Normenbibliotheken eingeschlossen
  • Unbegrenzte Kurvenformgröße
  • Synchrone Eingabe 2 unterschiedlicher Kurvenformen
  • DLL's für LabView, Vector CANoe / CAPL, C#, C++, ANSI C, Python, etc.
  • Simulation importierter Oszilloskop-Kurven




Erkundigen Sie sich auch über unsere verfügbaren Mietgeräte für:

  • LV 124
  • LV 148
  • VDA 320
  • ISO 7637
  • ISO 16750
  • ISO 21780
  • JLR
  • GMW
  • PSA
  • Renault
  • etc.
Mehr erfahren
Normen
LV 124 ✔
LV 148 ✔
VDA 320 ✔
BMW GS 95024 ✔
BMW GS 95026 ✔
Mercedes MBN LV 124-1 ✔
Mercedes MBN LV 148 ✔
Volkswagen VW 80000 ✔
JLR ✔
PSA ✔
GMW ✔
ISO 16750-2 ✔
ISO 21780 ✔
ISO 7637 ✔
etc. ✔

Signalqualität

  • Anstiegszeit: < 1 µs
  • Abfallzeit: < 1 µs
  • Keine Überschwinger bzw. Unterschwinger
Models 35 V Voltage max. Voltage min. Current Output power Dimensions
105-35R-TS + 35 V - 30 V 20 A 400 W 3 U
110-35R-TS + 35 V - 30 V 40 A 1.000 W 4 U
120-35R-TS + 35 V - 30 V 76 A 2.000 W 14 U
130-35R-TS + 35 V - 30 V 114 A 3.000 W 18 U
140-35R-TS + 35 V - 30 V 152 A 4.000 W 22 U
150-35R-TS + 35 V - 30 V 190 A 5.000 W 26 U
160-35R-TS + 35 V - 30 V 228 A 6.000 W 30 U
180-35R-TS + 35 V - 30 V 304 A 8.000 W 2 x 22 U
200-35R-TS + 35 V - 30 V 380 A 10.000 W 2 x 26 U
220-35R-TS + 35 V - 30 V 456 A 12.000 W 2 x 30 U
250-35R-TS + 35 V - 30 V 570 A 15.000 W 3 x 26 U
280-35R-TS + 35 V - 30 V 684 A 18.000 W 3 x 30 U
Models 70 V Voltage max. Voltage min. Current Output power Dimensions
105-70R-TS + 70 V - 30 V 15 A 500 W 3 U
110-70R-TS + 70 V - 30 V 40 A 1.000 W 4 U
120-70R-TS + 70 V - 30 V 76 A 2.000 W 14 U
130-70R-TS + 70 V - 30 V 114 A 3.000 W 18 U
140-70R-TS + 70 V - 30 V 152 A 4.000 W 22 U
150-70R-TS + 70 V - 30 V 190 A 5.000 W 26 U
160-70R-TS + 70 V - 30 V 228 A 6.000 W 30 U
180-70R-TS + 70 V - 30 V 304 A 8.000 W 2 x 22 U
200-70R-TS + 70 V - 30 V 380 A 10.000 W 2 x 26 U
220-70R-TS + 70 V - 30 V 456 A 12.000 W 2 x 30 U
250-70R-TS + 70 V - 30 V 570 A 15.000 W 3 x 26 U
280-70R-TS + 70 V - 30 V 684 A 18.000 W 3 x 30 U
180-70R-TS + 70 V - 30 V 304 A 8.000 W 2 x 22 U
200-70R-TS + 70 V - 30 V 380 A 10.000 W 2 x 26 U
220-70R-TS + 70 V - 30 V 456 A 12.000 W 2 x 30 U
250-70R-TS + 70 V - 30 V 570 A 15.000 W 3 x 26 U
280-70R-TS + 70 V - 30 V 684 A 18.000 W 3 x 30 U
Models 75 V Voltage max. Voltage min. Current Output power Dimensions
105-75N-TS + 75 V - 75 V 11 A 500 W 3 U
110-75N-TS + 75 V - 75 V 40 A 1.000 W 4 U
120-75N-TS + 75 V - 75 V 76 A 2.000 W 14 U
130-75N-TS + 75 V - 75 V 114 A 3.000 W 18 U
140-75N-TS + 75 V - 75 V 152 A 4.000 W 22 U
150-75N-TS + 75 V - 75 V 190 A 5.000 W 26 U
160-75N-TS + 75 V - 75 V 228 A 6.000 W 30 U
180-75N-TS + 75 V - 75 V 304 A 8.000 W 2 x 22 U
200-75N-TS + 75 V - 75 V 380 A 10.000 W 2 x 26 U
220-75N-TS + 75 V - 75 V 456 A 12.000 W 2 x 30 U
250-75N-TS + 75 V - 75 V 570 A 15.000 W 3 x 26 U
280-75N-TS + 75 V - 75 V 684 A 18.000 W 3 x 30 U
